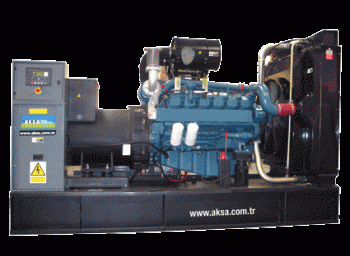

Газовая электростанция AKSA ADG 428

Мощность, кВт: 310

Двигатель: Doosan

Напряжение, В: 400

Кол-во фаз: 3

Расход топлива: 95.2

Габариты, мм: 3,250х1,650х2,050

Вес, кг: 4730

9936000 руб.

Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт	310
Страна производитель
Резервная мощность, кВа	342
Количество фаз	3
Напряжение, В	400
Частота, герц	50
Тип запуска	Ручной
Габариты в открытом исполнении (дхшхв), мм	3,250х1,650х2,050
Вес в открытом исполнении, кг	4730

Характеристики двигателя
Производитель	Doosan
Модель	GV222TI
Частота вращения, об/мин	1500
Объем двигателя, л	523
Диаметр и ход поршня, мм	128 x 142
Степень сжатия	10,5 : 1
Емкость масла	73

Технические характеристики генератора переменного тока
Производитель	Mecc Alte
Модель	ECO40 – 1S
Мощность, кВа	400
Сила тока, Ампер	578

Описание

Охлаждение двигателя – водяное.

Модель предлагается в открытом исполнении. Теплоизолированный блок-контейнер изготавливается отдельно.

Область применения

При параллельном подключении с аналогичными агрегатами газовая электростанция AKSA ADG 428 может бесперебойно поставлять недорогую электроэнергию социальным объектам, промышленным и сельскохозяйственным предприятиям, логистическим центрам. Как резервный источник питания станет более экологичной альтернативой дизельным генераторам в системе ЖКХ.

Особенности конструкции

Газопоршневая установка ADG 428 представляет собой компактную конструкцию, закрепленную на стальной виброизолированной раме болтовыми соединениями. В ее состав входят:

- Двигатель Doosan, 4-х тактный, 12-цилиндровый, V-образный, с турбонаддувом. Альтернатор Mecc Alte, синхронный, бесщеточный, одноопорный.

- Система электрозапуска (стартер, аккумулятор, зарядное устройство).

- Блок охлаждения мотора (радиатор, вентилятор, термостат).

- Трубопровод газоподачи с воздушным фильтром, регуляторами давления, электромагнитным клапаном.

- Шкаф управления с ЖК дисплеем.

- Система выхлопа (шумоглушитель и термоизолированные рукава).

Базовый набор ГПУ может быть существенно расширен за счет дополнительных опций: подогревателя масла, противоконденсатного обогревателя альтернатора, выходного автомата защиты и др.

Особенности эксплуатации газовой электростанции AKSA ADG 428

Агрегат подключается к газовой магистрали или газгольдеру. Имеет пониженное содержание вредных веществ в выхлопе, поэтому может устанавливаться вблизи жилых построек. При оснащении котлами-утилизаторами превращается в мини-ТЭС, что значительно повышает его КПД. При этом потребители получают не только электроэнергию, но и тепло на основе водяного теплоносителя.

Электростанция в открытом исполнении требует подготовки помещения, обустроенного проемами притока и оттока воздуха. В нем монтируются датчики по обнаружению утечки газа. ГПУ, пакетированная в блок-контейнер, устанавливается на улице на ровную бетонную площадку. В том и другом случае стальная рама агрегата замыкается на землю гибким соединением.

Базовая комплектация

Сверхмощный газовый двигатель с водяным охлаждением
46/50 °с радиатор с механическим вентилятором
Защитная решетка на вентиляторе и на вращающихся частях
Электрический стартер и зарядный генератор
Пусковой аккумулятор (свинцово-кислотный ) с кабелями
Охлаждающий кожух на двигателе
Опорная рама конструкции имеет встроенный топливный бак и анти-виброизоляторы
Гибкие топливные соединительные шланги
Альтернатор класса H
Промышленный глушитель
Статическое зарядное устройство
Руководство по эксплуатации и монтажу

Панель управления

Модель системы управления: P 732

1) Кнопки навигации меню
2) Кнопка перевода сети
3) Датчики уровня и цифровой дисплей
4) Светодиодная сигнализация
5) Кнопка выключения генератора
6) Светодиодный индикатор
7) Кнопки выбора операции

Приборы

"DSE, модель 7320, блок управления системы энергоснабжения
Зарядное устройство аккумулятора 5A, 220/240 вольт
Кнопка аварийной остановки и предохранитель цепи управления"

Конструкция и покраска

Компоненты находятся в стальной конструкции. Предварительное покрытие поверхности стали фосфатом обеспечивает устойчивость к коррозии. Верхний порошковый слой из полиэстра придает блеск и обеспечивает долговечное покрытие. Для легкого доступа к деталям устройства используется закрываемая дверь.

Монтаж

Панель управления - это опорная рама генераторной установки на стальной панели или блоке питания. Она находится на самой генераторной установке.

Блок управления генератором

Блок управления DSE 7320 является стандартным дополнением к нашим генераторным установкам (с мощностью от 220 кВа), он спроектирован для дизельных генераторов и генераторов на газу с электронной и неэлектронной системой управления двигателя. DSE 7320 с автоматическим переключателем подходит для контроля генераторной установки. Контрольный прибор DSE 7320 также показывает состояние эксплуатационной готовности и исправности, автоматически выключает генератор и показывает неисправности на ЖК дисплее передней панели.

Стандартные спецификации

Микропроцессорное управление
С помощью жидкокристаллического дисплея 132 x 64 пиксель информацию легко прочесть.
Программное обеспечение ПК используется для передней панели.
Мембранная клавиатура и быстрая навигация по меню.
Система дистанционного управления, RS232, RS485, система смс оповещения.
Индикатор даты и времени, оповещение о выполняемых действиях.

Измерительные приборы	Схема защиты	Аварийное выключение
Двигатель	Аварийная сигнализация	Неисправность пуска
Скорость двигателя	Напряжение	Аварийная остановка
Давление подачи масла	Аккумулятор под напряжением	Низкий уровень масла
Температура охлаждающей жидкости	Неисправность оборудования	Высокая температура двигателя
Время выполнения операции	Низкий уровень топлива	Низкий уровень охлаждающей жидкости
Напряжение аккумулятора	Перегруз	Недостаточная скорость / слишком выскоая скорость
Двигатель	Обратная последовательность чередования фаз	Неравномерность частотной характеристики
Генератор	Предварительное оповещение	Слишком слабое / сильное напряжение
Напряжение	Низкий уровень масла	Датчик уровня масла
Ток	Высокая температура двигателя	Чередование фаз
Частота	Низкая температура двигателя	Электрический прибор
Ток заземления	Недостаточная скорость / слишком выскоая скорость	Замыкание на землю
кВ	Неравномерность частотной характеристики	Перегруз
Пф	Слишком слабое / сильное напряжение	Генератор под напряжением
кВА р.ч.	ECU оповещение
кВ.ч., кВА.ч., кВА р.ч.
Последовательность фаз
Информационная система
Напряжение (L-L, L-N
Частота

Опционные особенности

Выключение при высокой температуре масла
Выключение при низком уровне топлива
Оповещение при низком уровне топлива
Оповещение при высоком уровне топлива
МОДУЛИ РАСШИРЕНИЯ
Дополнительный модуль (2548)
релейный блок (2157)
Модуль управления вводом (2130)

Стандарты

Электрическая безопасность / электромагнитная совместимость
BS EN 60950 электрическое производственное оборудование
BS EN 61000-6-2 основные стандарты электромагн.совместимости
BS EN 61000-6-4 ЭМС стандарты на выбросы загрязняющих веществ

Прибор для зарядки аккумулятора

Аккумулятор батареи производится с переключателем режима питания с помощью SMD технологии и имеет высокую эффективность. Потребляемая сила тока составляет 5 ампер, а постоянное напряжение - 27.6 вольт. Используется для двигателей 198-264 вольт. Аккумулятор 2405 долговечен, имеет высокую эффективность, небольшой вес, возможно использовать цифровую визуализацию процессов. Обладает защитой от перегрузки и изменения полярности. Индикация зарядного и пускового тока.

Дополнительные опции

Двигатель

Сигнализация низкого уровня охлаждающей жидкости
Подогреватель масла

Альтернатор

Противоконденсатный обогреватель обмоток
Альтернатор с высокой мощностью
Четырехпроводная система фаз
Выходной автомат защиты

Системы контроля

Система автоматической синхронизации и управления мощностью
система параллельной работы с внешней сетью
панель дистанционного управления
Аварийный останов двигателя
Дистанционное управление через модем
Точка подключения заземления
Контроль тока зарядки
Четырехполюсный контактор

Аксессуары

Помпа ручного слива масла
Электропомпа для откачки масла
Кожух: Защита от атмосферных осадков и шумогашение
Адаптор воздушного канала (перед радиатором)
Приточно-вытяжные жалюзи с электроприводом
Тех. Комплект(по тех.уходу)
Комплект для технического обслуживания (1500/3000 моточасов)
Антифриз и смазочное масло двигателя(при работе в - 30С)
Автоматический коммутатор нагрузки

Варианты исполнения (контейнеры...)

Открытая группа	Вес (кг.)	Длина (мм.)	Ширина (мм.)	высота (мм.)
	4 730	3 250	1 650	2 050
Группы с кожухом	Вес (кг.)	Длина (мм.)	Ширина (мм.)	высота (мм.)
	5 850	5 800	2 000	2530

Дополнительные услуги

AK 86

Стальные конструкции (1)
Кнопка аварийной остановки (2)
Панель управления находится на правой стороне (3)
Устойчивые к коррозии замки и петли (4)
Сливной кран (5)
Выхлопная система (6)
Закрывающиеся большие двери на каждой стороне (7)
Шумоизоляционный материал (8)
Опорная рама топливного бака (9)
Точка поднятия и переноса (10)

О продукте

Шумоизолирующие и защищающие от атмосферных воздействий покрытия генераторных установок компании АКСА удовлетворяют звуковым требованиям и обеспечивают оптимальную защиту от атмосферных воздействий. Специально разработанные шумоизолирующие кожухи идеально подходят для октрытой генераторной установки для обеспечения легкого доступа при сервисном и гарантийном обслуживании, взаимозаменяемые компоненты позволяют выполнить ремонт на месте. Покрытие спроектировано таким образом, чтобы оптимизировать эффективность охлаждения генераторной установки.

Стандартные спецификации

Небольшой размер корпуса, низкопрофильный дизайн
Корпус, генераторная установка, выхлопная система предварительно собраны, включены в комплект поставки
Корпус изготовлен из стали, сталь обработана порошковым материалом
Пламеостанавливающая пена
Легкий доступ ко всем пунктам обслуживания
Выхлопная система в кожухе
Большие двери на каждой стороне
Окно контрольной панели в закрывающейся двери
Кнопка аварийной остановки находится с внешней стороны корпуса
Альтернатор вентилятора и аккумулятора закрыт для доступа
Доступ к аккумулятору и к топливному баку только через закрывающуюся дверь
Точки подъема на опорной раме
Данные опции отвечают Вашим требованиям
АКСА проверяет свои генераторные установки на уровень шума в соответствии с директивами 2000/14/ЕС. Результаты испытания были приняты уполномоченным органом СЗУ Тест
