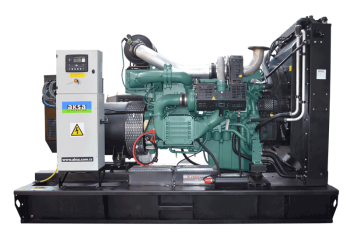

Дизельный генератор AKSA AVP 655

Мощность, кВт: 476

Двигатель: Volvo Penta

Напряжение, В: 400/230

Кол-во фаз: 3

Емкость топл. бака, л: 850

Расход топлива: 119.7

Габариты, мм: 3341x1550x2196

Вес, кг: 4470

5377950 руб.

Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт	476
Страна производитель
Резервная мощность, кВа	655
Количество фаз	3
Напряжение, В	400/230
Тип запуска	Ручной
Панель управления	DSE, модель 7320
Емкость топл. бака, л	850
Расход топлива 100% нагрузка, л	119.7
Расход топлива 75% нагрузка, л	88.4
Расход топлива 50% нагрузка, л	59
Габариты в открытом исполнении (дхшхв), мм	3341x1550x2196

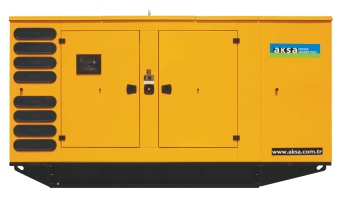

Габариты в кожухе (дхшхв), мм	4810x1606x2615
Вес в открытом исполнении, кг	4470
Вес в шумозащитном всепогодном кожухе, кг	4970

Характеристики двигателя
Производитель	Volvo Penta
Модель	TAD1642GE
Частота вращения, об/мин	1500
Объем двигателя, л	16.12
Диаметр и ход поршня, мм	144x165
Степень сжатия	16,5:1
Емкость масла	48
Объем охлаждающей жидкости, л	60

Технические характеристики генератора переменного тока
Производитель	Mecc Alte
Модель	ECO40 1,5L/4
Частота, Гц	50
Мощность, кВа	620
Сила тока, Ампер	894.9

Описание

Напряжение – 400/230 В, частота – 50 Гц.
Активная мощность в случае резервного источника – 524 кВт; основного – 476 кВт.
Охлаждение двигателя – водяное.
Потенциал до первого капремонта – 40 000 моточасов

Выпускается ДЭС в трех модификациях: на раме в открытом исполнении; в шумозащитном кожухе; в контейнере. Два последних варианта могут устанавливаться на шасси.

Область применения

Генератор AKSA AVP 655 не подведет при работе в основном режиме. Его мощности хватит на электроснабжение военных городков и поселков, полярных научных станций, серьезных строительных объектов. Как передвижной/мобильный генератор он обеспечит прокладку магистральных путепроводов, устройство подземных тоннелей. В резервном режиме гарантирует бесперебойное функционирование шахт, химических и металлургических производств.

Особенности конструкции

Основанием для AVP 655 служит сварная стальная рама с виброопорами. В нее интегрирован несущий топливный бак вместимостью 850 л. Одноопорный генератор и двигатель соединяются гибкой демпферной муфтой.

Конструкция включает:

мотор Volvo (6-цилиндровый, рядный)
сухой воздушный фильтр
электростартер
аккумулятор (24 В) для запуска и зарядный генератор
блок охлаждения (радиатор, вентилятор)
синхронный альтернатор
щит управления

Промышленный шумоглушитель и термоизолированные стальные рукава выхлопной системы поставляются в разобранном состоянии и собираются на месте.

Особенности эксплуатации дизельного генератора AKSA AVP 655

Благодаря двигателю известной шведской марки, станция отличается надежностью и экономичностью. Рассчитана на эксплуатацию при температуре от -40 до +45 град.С и влажности до 96%. Покрыта антикоррозионным порошковым составом. Среди дополнительных позиций присутствует подогрев масла, топлива и охлаждающей жидкости, а также противоконденсатный обогреватель для альтернатора.

ДГУ в открытой версии устанавливается в помещении с принудительной вентиляцией. В кожухе и контейнере – на улице, но требует устройства фундамента. Широко используется в параллельном режиме. Вместе с аналогичными агрегатами обеспечивает стабильную работу торговых центров, банков, телекоммуникационных компаний.

Базовая комплектация

Дизельный двигатель с водяным охлаждением, для использования в тяжелых условиях
Радиатор с механическим вентилятором
Защитная решетка вентилятора и вращающихся деталей
Электрический стартер и зарядное устройство альтернатора
Пусковой аккумулятор (свинцово-кислотный) с кабелями
Кожух двигателя
Опорная рама, несущий топливный бак и антиглушитель колебаний
Шланг топливной системы
Одноподшипниковый альтернатор, класс Н
Шумоглушитель и гибкий стальной компенсатор поставляются отдельно
Зарядное устройство
Руководство к использованию и установке
Выходной автомат защиты

Панель управления

Модель системы управления: P 732

1) Кнопки навигации меню
2) Кнопка перевода сети
3) Датчики уровня и цифровой дисплей
4) Светодиодная сигнализация
5) Кнопка выключения генератора
6) Светодиодный индикатор
7) Кнопки выбора операции

Приборы

"DSE, модель 7320, блок управления системы энергоснабжения
Зарядное устройство аккумулятора 5A, 220/240 вольт
Кнопка аварийной остановки и предохранитель цепи управления"

Конструкция и покраска

Компоненты находятся в стальной конструкции. Предварительное покрытие поверхности стали фосфатом обеспечивает устойчивость к коррозии. Верхний порошковый слой из полиэстра придает блеск и обеспечивает долговечное покрытие. Для легкого доступа к деталям устройства используется закрываемая дверь.

Монтаж

Панель управления - это опорная рама генераторной установки на стальной панели или блоке питания. Она находится на самой генераторной установке.

Блок управления генератором

Блок управления DSE 7320 является стандартным дополнением к нашим генераторным установкам (с мощностью от 220 кВа), он спроектирован для дизельных генераторов и генераторов на газу с электронной и неэлектронной системой управления двигателя. DSE 7320 с автоматическим переключателем подходит для контроля генераторной установки. Контрольный прибор DSE 7320 также показывает состояние эксплуатационной готовности и исправности, автоматически выключает генератор и показывает неисправности на ЖК дисплее передней панели.

Стандартные спецификации

Микропроцессорное управление
С помощью жидкокристаллического дисплея 132 x 64 пиксель информацию легко прочесть.
Программное обеспечение ПК используется для передней панели.
Мембранная клавиатура и быстрая навигация по меню.
Система дистанционного управления, RS232, RS485, система смс оповещения.
Индикатор даты и времени, оповещение о выполняемых действиях.

Измерительные приборы	Схема защиты	Аварийное выключение
Двигатель	Аварийная сигнализация	Неисправность пуска
Скорость двигателя	Напряжение	Аварийная остановка
Давление подачи масла	Аккумулятор под напряжением	Низкий уровень масла
Температура охлаждающей жидкости	Неисправность оборудования	Высокая температура двигателя
Время выполнения операции	Низкий уровень топлива	Низкий уровень охлаждающей жидкости
Напряжение аккумулятора	Перегруз	Недостаточная скорость / слишком выскоая скорость
Двигатель	Обратная последовательность чередования фаз	Неравномерность частотной характеристики
Генератор	Предварительное оповещение	Слишком слабое / сильное напряжение
Напряжение	Низкий уровень масла	Датчик уровня масла
Ток	Высокая температура двигателя	Чередование фаз
Частота	Низкая температура двигателя	Электрический прибор
Ток заземления	Недостаточная скорость / слишком выскоая скорость	Замыкание на землю
кВ	Неравномерность частотной характеристики	Перегруз
Пф	Слишком слабое / сильное напряжение	Генератор под напряжением
кВА р.ч.	ECU оповещение
кВ.ч., кВА.ч., кВА р.ч.
Последовательность фаз
Информационная система
Напряжение (L-L, L-N
Частота

Опционные особенности

Выключение при высокой температуре масла
Выключение при низком уровне топлива
Оповещение при низком уровне топлива
Оповещение при высоком уровне топлива
МОДУЛИ РАСШИРЕНИЯ
Дополнительный модуль (2548)
релейный блок (2157)
Модуль управления вводом (2130)

Стандарты

Электрическая безопасность / электромагнитная совместимость
BS EN 60950 электрическое производственное оборудование
BS EN 61000-6-2 основные стандарты электромагн.совместимости
BS EN 61000-6-4 ЭМС стандарты на выбросы загрязняющих веществ

Прибор для зарядки аккумулятора

Аккумулятор батареи производится с переключателем режима питания с помощью SMD технологии и имеет высокую эффективность. Потребляемая сила тока составляет 5 ампер, а постоянное напряжение - 27.6 вольт. Используется для двигателей 198-264 вольт. Аккумулятор 2405 долговечен, имеет высокую эффективность, небольшой вес, возможно использовать цифровую визуализацию процессов. Обладает защитой от перегрузки и изменения полярности. Индикация зарядного и пускового тока.

Дополнительные опции

Двигатель

Фильтр отделения водной фракции от топлива
Подогрев масла

Альтернатор

Противоконденсатный обогреватель
Альтернатор с высокой мощностью
Система оповещения PGM + AVR

Система управления

Система автоматической синхронизации и управления мощностью
Система синхронизации между сетью
панель дистанционного управления
Удаленная панель сигнализации
Аварийный останов двигателя
Дистанционное управление через модем
Точка подключения заземления
Обязанности амперметр

Автоматический переключатель

Три полюса контактора
Четырехполюсный контактор
Три или четыре полюсный двигатель работает выключатель

Прочие аксессуары

Контроль тока зарядки
Автоматическая система подкачки топлива
Помпа ручного слива масла
Датчики уровня топлива
Глушитель
Кожух: Защита от атмосферных осадков и шумогашение
Адаптор воздушного канала (перед радиатором)
Приточно-вытяжные жалюзи с электроприводом
Воздушная камера шумогашения
Прицеп
Тех. Комплект(по тех.уходу)
Комплект для технического обслуживания (1500/3000 моточасов)
Двойная рама

Варианты исполнения (контейнеры...)

Открытая группа	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	-	3 341	1 550	2 196	850
Группы с кожухом	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	4970	4 810	1 606	2615	850

Дополнительные услуги

Напряжение	Резервная мощность		Основная мощность
Напряжение	kVA	кВт.	kVA	кВт.	Amp
400/230	655	524	595	476	858,8

Резервная мощность : В резервном режиме (ESP) работы в соответствии с ISO 8528 перегрузка недопустима.

Основная мощность : Мощность в основном режиме (PRP): работа в длительном режиме при переменной нагрузке, 24 часа в сутки в соответствии с ISO 8528, допустима перегрузка в 10% в течение 1 ч за 12 ч в соответствии с ISO 3046.
