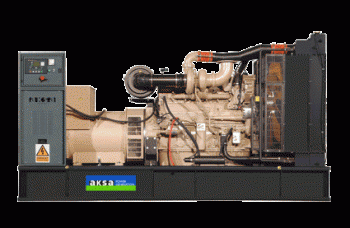

Дизельный генератор AKSA AC 500

Дизельный генератор AKSA AC 500
Мощность, кВт: 364
Двигатель: AKSA
Напряжение, В: 400/230
Кол-во фаз: 3
Емкость топл. бака, л: 850
Расход топлива: 95.9
Габариты, мм: 3407x1550x2103
Вес, кг: 3815
4514000 руб.
Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт 364
Страна производитель
Резервная мощность, кВа 500
Количество фаз 3
Напряжение, В 400/230
Тип запуска Ручной
Панель управления DSE, модель 7320
Емкость топл. бака, л 850
Расход топлива 100% нагрузка, л 95.9
Расход топлива 75% нагрузка, л 74.3
Расход топлива 50% нагрузка, л 51.3
Габариты в открытом исполнении (дхшхв), мм 3407x1550x2103
Габариты в кожухе (дхшхв), мм 4810x1606x2615
Вес в открытом исполнении, кг 3815
Вес в шумозащитном всепогодном кожухе, кг 4815
Характеристики двигателя
Производитель AKSA
Модель QSX 15 G6
Частота вращения, об/мин 1500
Объем двигателя, л 15
Диаметр и ход поршня, мм 137 x 169
Степень сжатия 17,0:1
Емкость масла 91
Объем охлаждающей жидкости, л 66
Технические характеристики генератора переменного тока
Производитель Mecc Alte
Модель ECO 40-3S
Частота, Гц 50
Мощность, кВа 500
Сила тока, Ампер 721

Описание

  • Напряжение – 400/230 В, частота – 50 Гц.
  • Активная мощность резервного электроснабжения – 400 кВт; основного – 364 кВт.
  • Охлаждение двигателя – водяное.
  • Наработка на отказ двигателя – 30 000 моточасов



Область применения

Мощный дизельный агрегат AKSA AС 500 используется в условиях недоступности электроцентралей для поставки энергии строительным объектам, горным и лесным поселкам, археологическим экспедициям, полярным станциям. Как вспомогательный источник, обеспечит инфраструктуру стратегических социальных объектов: больниц, хлебозаводов, элеваторов, станций водоочистки.



Особенности конструкции

Генераторная дизель-электростанция AС 500 базируется на стальном основании в виде сварной рамы. Встроенный в нее несущий топливный бак имеет объем 850 л. Для снижения вибраций между основанием двигателя и верхней

поверхностью рамы вставлены амортизаторы. Топливная система оснащена гибкими шлангами.

В зависимости от условий эксплуатации, производитель предлагает несколько модификаций ДГУ: в открытом виде; в шумозащитном всепогодном кожухе; в контейнере. Передвижной/мобильный генератор монтируется на шасси.

Базовый модуль включает:

  • 4-х тактный двигатель Cummins (6-цилиндровый, рядный)
  • сухой воздушный фильтр
  • электростартер
  • пусковой аккумулятор (24 В) и зарядный генератор
  • охлаждающий узел (радиатор, вентилятор, термостат)
  • синхронный одноопорный альтернатор с охлаждением
  • блок управления

Промышленный шумоглушитель и гибкие стальные компенсаторы учитываются в комплекте с ДГУ.



Особенности эксплуатации дизельного генератора AKSA AС 500

Электростанция рассчитана на эксплуатацию в российских климатических условиях. Все ее элементы защищены антикоррозионным покрытием, а среди дополнительных опций предлагается подогрев моторного масла и противоконденсатный обогреватель для альтернатора.

Открытая группа устанавливается в помещении, оборудованном вентканалами. Их размеры должны гарантировать требуемый воздухообмен. ДЭС, упакованные во всепогодный кожух или контейнер, располагаются на открытом воздухе. Для

них изготавливается бетонный фундамент. Во всех случаях производится соединение с заземлением.

Модель широко используется с аналогичными генераторами в параллельном режиме. Преимущества налицо: гарантированная бесперебойность поставок и взаимозаменяемость.



Базовая комплектация

  • Дизельный двигатель с водяным охлаждением, для использования в тяжелых условиях
  • Радиатор с механическим вентилятором
  • Защитная решетка вентилятора и вращающихся деталей
  • Электрический стартер и зарядное устройство альтернатора
  • Пусковой аккумулятор (свинцово-кислотный) с кабелями
  • Кожух двигателя
  • Опорная рама, несущий топливный бак и антиглушитель колебаний
  • Шланг топливной системы
  • Одноподшипниковый альтернатор, класс Н
  • Шумоглушитель и гибкий стальной компенсатор поставляются отдельно
  • Зарядное устройство
  • Руководство к использованию и установке
  • Выходной автомат защиты

Панель управления

Модель системы управления: P 732

  • 1) Кнопки навигации меню
  • 2) Кнопка перевода сети
  • 3) Датчики уровня и цифровой дисплей
  • 4) Светодиодная сигнализация
  • 5) Кнопка выключения генератора
  • 6) Светодиодный индикатор
  • 7) Кнопки выбора операции



Приборы

  • "DSE, модель 7320, блок управления системы энергоснабжения
  • Зарядное устройство аккумулятора 5A, 220/240 вольт
  • Кнопка аварийной остановки и предохранитель цепи управления"



Конструкция и покраска

Компоненты находятся в стальной конструкции. Предварительное покрытие поверхности стали фосфатом обеспечивает устойчивость к коррозии. Верхний порошковый слой из полиэстра придает блеск и обеспечивает долговечное покрытие. Для легкого доступа к деталям устройства используется закрываемая дверь.



Монтаж

Панель управления - это опорная рама генераторной установки на стальной панели или блоке питания. Она находится на самой генераторной установке.



Блок управления генератором

Блок управления DSE 7320 является стандартным дополнением к нашим генераторным установкам (с мощностью от 220 кВа), он спроектирован для дизельных генераторов и генераторов на газу с электронной и неэлектронной системой управления двигателя. DSE 7320 с автоматическим переключателем подходит для контроля генераторной установки. Контрольный прибор DSE 7320 также показывает состояние эксплуатационной готовности и исправности, автоматически выключает генератор и показывает неисправности на ЖК дисплее передней панели.



Стандартные спецификации

  • Микропроцессорное управление
  • С помощью жидкокристаллического дисплея 132 x 64 пиксель информацию легко прочесть.
  • Программное обеспечение ПК используется для передней панели.
  • Мембранная клавиатура и быстрая навигация по меню.
  • Система дистанционного управления, RS232, RS485, система смс оповещения.
  • Индикатор даты и времени, оповещение о выполняемых действиях.



Измерительные приборы

Схема защиты

Аварийное выключение
Двигатель Аварийная сигнализация  Неисправность пуска
Скорость двигателя Напряжение  Аварийная остановка
Давление подачи масла Аккумулятор под напряжением Низкий уровень масла
Температура охлаждающей жидкости Неисправность оборудования  Высокая температура двигателя
Время выполнения операции Низкий уровень топлива  Низкий уровень охлаждающей жидкости
Напряжение аккумулятора Перегруз  Недостаточная скорость / слишком выскоая скорость
Двигатель Обратная последовательность чередования фаз  Неравномерность частотной характеристики
Генератор Предварительное оповещение Слишком слабое / сильное напряжение
Напряжение Низкий уровень масла  Датчик уровня масла
Ток Высокая температура двигателя  Чередование фаз
Частота  Низкая температура двигателя  Электрический прибор
Ток заземления Недостаточная скорость / слишком выскоая скорость  Замыкание на землю
кВ Неравномерность частотной характеристики  Перегруз
Пф Слишком слабое / сильное напряжение  Генератор под напряжением
кВА р.ч. ECU оповещение
кВ.ч., кВА.ч., кВА р.ч.
Последовательность фаз
Информационная система
Напряжение (L-L, L-N
Частота





Опционные особенности

  • Выключение при высокой температуре масла
  • Выключение при низком уровне топлива
  • Оповещение при низком уровне топлива
  • Оповещение при высоком уровне топлива
  • МОДУЛИ РАСШИРЕНИЯ
  • Дополнительный модуль (2548)
  • релейный блок (2157)
  • Модуль управления вводом (2130)



Стандарты

  • Электрическая безопасность / электромагнитная совместимость
  • BS EN 60950 электрическое производственное оборудование
  • BS EN 61000-6-2 основные стандарты электромагн.совместимости
  • BS EN 61000-6-4 ЭМС стандарты на выбросы загрязняющих веществ



Прибор для зарядки аккумулятора

Аккумулятор батареи производится с переключателем режима питания с помощью SMD технологии и имеет высокую эффективность. Потребляемая сила тока составляет 5 ампер, а постоянное напряжение - 27.6 вольт. Используется для двигателей 198-264 вольт. Аккумулятор 2405 долговечен, имеет высокую эффективность, небольшой вес, возможно использовать цифровую визуализацию процессов. Обладает защитой от перегрузки и изменения полярности. Индикация зарядного и пускового тока.

Дополнительные опции

Двигатель

  • Фильтр отделения водной фракции от топлива
  • Подогрев масла

Альтернатор

  • Противоконденсатный обогреватель
  • Альтернатор с высокой мощностью
  • Система оповещения PGM + AVR

Система управления

  • Система автоматической синхронизации и управления мощностью
  • Система синхронизации между сетью
  • панель дистанционного управления
  • Удаленная панель сигнализации
  • Аварийный останов двигателя
  • Дистанционное управление через модем
  • Точка подключения заземления
  • Обязанности амперметр

Автоматический переключатель

  • Три полюса контактора
  • Четырехполюсный контактор
  • Три или четыре полюсный двигатель работает выключатель

Прочие аксессуары

  • Контроль тока зарядки
  • Автоматическая система подкачки топлива
  • Помпа ручного слива масла
  • Датчики уровня топлива
  • Глушитель
  • Кожух: Защита от атмосферных осадков и шумогашение
  • Адаптор воздушного канала (перед радиатором)
  • Приточно-вытяжные жалюзи с электроприводом
  • Воздушная камера шумогашения
  • Прицеп
  • Тех. Комплект(по тех.уходу)
  • Комплект для технического обслуживания (1500/3000 моточасов)
  • Двойная рама

Варианты исполнения (контейнеры...)

Открытая группа Вес (кг.) Длина (мм.) Ширина (мм.) Высота (мм.) Емкость топливного бака (L.)
3 815 3 407 1 550 2 103 850
Группы с кожухом Вес (кг.) Длина (мм.) Ширина (мм.) Высота (мм.) Емкость топливного бака (L.)
4815 4 810 1 606 2615 850

Дополнительные услуги

MS 80



  • Steel structures. (1)
  • Emergency stop push button. (2)
  • Control panel is mounted on the baseframe . Located at the right side of the generator set. (3)
  • Corrosion-resistant locks and hinges. (4)
  • oil could be drained via valve and a hose (5)
  • Exhaust system in the canopy. (6)
  • special large access doors for easy maintanance (7)
  • in front and back side special large access doors for easy maintanance (8)
  • Base frame -fuel tank. (9)
  • Lifting points similar to ISO container , located on each top corner of the canopy. (10)
  • the cap on the canopy provides easy accsess to radiator cap. (11)
  • sound proofing materials (12)
  • Plastic air intake pockets. (13)


О товаре

Шумоизолирующие и защищающие от атмосферных воздействий покрытия генераторных установок компании АКСА удовлетворяют звуковым требованиям и обеспечивают оптимальную защиту от атмосферных воздействий. Специально разработанные шумоизолирующие кожухи идеально подходят для октрытой генераторной установки для обеспечения легкого доступа при сервисном и гарантийном обслуживании, взаимозаменяемые компоненты позволяют выполнить ремонт на месте. Покрытие спроектировано таким образом, чтобы оптимизировать эффективность охлаждения генераторной установки.


Стандартные спецификации

  • Небольшой размер корпуса, низкопрофильный дизайн
  • Корпус, генераторная установка, выхлопная система предварительно собраны, включены в комплект поставки
  • Корпус изготовлен из стали, сталь обработана порошковым материалом
  • Пламеостанавливающая пена
  • Легкий доступ ко всем пунктам обслуживания
  • Выхлопная система в кожухе
  • Большие двери на каждой стороне
  • Окно контрольной панели в закрывающейся двери
  • Кнопка аварийной остановки находится с внешней стороны корпуса
  • Альтернатор вентилятора и аккумулятора закрыт для доступа
  • Доступ к аккумулятору и к топливному баку только через закрывающуюся дверь
  • Точки подъема на опорной раме
  • Данные опции отвечают Вашим требованиям
  • АКСА проверяет свои генераторные установки на уровень шума в соответствии с директивами 2000/14/ЕС. Результаты испытания были приняты уполномоченным органом СЗУ Тест

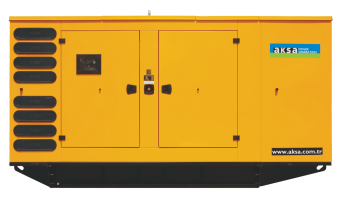

Серийная модель кожуха MS 80
Ширина мм. 1606
Длина (мм.) мм. 4810
высота (мм.) мм. 2615
Емкость топливного бака L. 850
Скачать техническую документацию*.pdf (0.38 Мб)
