Дизельный генератор CUMMINS C22D5

Мощность, кВт: 16

Двигатель: CUMMINS

Напряжение, В: 400/230

Кол-во фаз: 3

Емкость топл. бака, л: 150

Расход топлива: 3.4

Габариты, мм: 167x93x125

Вес, кг: 582

942020 руб.

Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт	16
Страна производитель
Резервная мощность, кВа	20
Количество фаз	3
Напряжение, В	400/230
Частота, герц	50
Панель управления	PS 0500
Емкость топл. бака, л	150
Расход топлива 75% нагрузка, л	3.4
Габариты в открытом исполнении (дхшхв), мм	167x93x125
Габариты в кожухе (дхшхв), мм	209x99x145
Вес в открытом исполнении, кг	582
Вес в шумозащитном всепогодном кожухе, кг	907

Характеристики двигателя
Производитель	CUMMINS
Модель	X2.5-G2
Частота вращения, об/мин	1500

Технические характеристики генератора переменного тока
Производитель	Stamford
Модель	PI144D

Описание

При эксплуатации дизельный генератор отличается низким выбросом загрязняющих веществ и умеренным шумовым фоном. Легко справляется с пиковыми нагрузками. Расход топлива – 3,5-3,8 л/ч (при нагрузке в ¾). Высокую стабильность напряжения (± 1%) обеспечивает автоматический регулятор. КПД установки – 33,7%.

Напряжение на выходе – 400/230 В, частота – 50 Гц.
Вес установки – 582 кг.
Размеры (ДхШхВ) – 1,67х0,93х1,25 м

Область применения генератора

Автономная электростанция Cummins C22D5 вырабатывает электроэнергию для строительных площадок, военных объектов, фермерских хозяйств. При аварийном отключении основных сетей обеспечит электропитанием частный сектор, магазины, офисы, системы телекоммуникаций и связи.

Особенности конструкции дизельного генератора

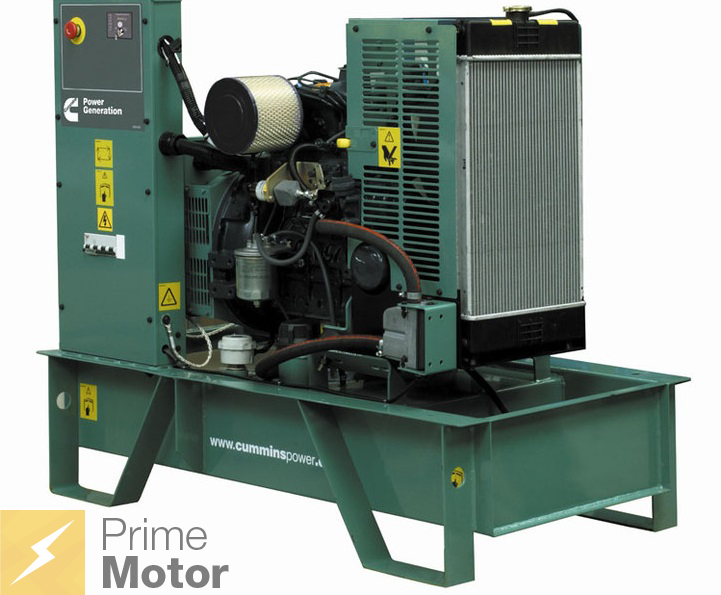

В комплектацию открытого дизельного генератора входят:

Опорная стальная рама со встроенным топливным баком емкостью 144 л. От механических колебаний силового оборудования защищается антивибрационными прокладками.
Четырехтактный дизельный двигатель Cummins X2.5G2 (Индия) с жидкостным охлаждением. Расположение трех цилиндров – линейное. Быстро откликается на проявляющуюся нагрузку. Без турбонаддува, с механическим регулятором оборотов. Укомплектован фильтрами (топливным, масляным, воздушным).
Радиатор со встроенным вентилятором, термостатом и водяным насосом.
Альтернатор генератора Newage Stamford (Великобритания). Синхронный, бесщеточный, одноопорный. Со встроенным вентилятором. Защищен герметичным кожухом с антивибрационными прокладками.
АКБ на 12 В, зарядное устройство, электростартер.
Панель управления PS 0500. При работе ДГУ в основном режиме имеет систему ручного запуска, при резервном использовании оборудована автоматом ввода резерва.
Глушитель с монтажным набором.

Особенности использования дизельного генератора Cummins C22D5

Независимая дизельная электростанция Cummins C22D5 полностью подходит для эксплуатации в российском климате. В исполнении OpenSet устанавливается в специальном помещении или пакетируется в кожух (контейнер) и располагается на открытой бетонированной площадке. Интервал времени от запуска до принятия первой нагрузки находится в пределах 10 сек.

Отвечает самым строгим требованиям к токсичности выхлопных газов и может монтироваться в городской застройке. Оборудована заземлением.

Базовая комплектация

Стальная сварная рама с виброопорами
Топливный бак в раме ДГУ
Двигатель с навесным оборудованием
Стандартный радиатор системы охлаждения
Генератор (бесщёточный, одноопорный)
Зарядный генератор 12 В
Аккумуляторная батарея (с проводами и клеммами) 12 В
Панель управления PS 0500
Электростартер
Выходной автомат защиты (автоматический выключатель) 25 А
Воздушный фильтр для работы в нормальных условиях
Система топливоподачи с фильтрацией
Система смазки с фильтрацией
Система защиты по низкому давлению масла
Система защиты по низкому уровню охлаждающей жидкости
Механический регулятор оборотов
Промышленный глушитель (открытое исполнение)
Низкошумный глушитель (исполнение в кожухе)
Защитные решётки на горячие части двигателя
Инструкция по эксплуатации на русском языке
Предпродажная подготовка
Заводской тест

Двигатель Cummins X2.5-G2

На электростанциях Cummins C17D5 используется двигатель с водяным охлаждением, оснащённой системой контроля и защиты.
Генератор Производитель Stamford.
Используется безщеточный генератор переменного тока, что исключает необходимость его частого обслуживания.

Топливная система

Топливный бак встроенный в раму дизель-генератора Cummins C17D5 оснащён топливным фильтром и рассчитан на снабжение двигателя топливом в течение 8 часов непрерывной работы агрегата. Допускается установка отдельно стоящих дополнительных топливных баков. Для закачки топлива из дополнительных баков в основном могут быть установлены ручной и автоматический топливные насосы.

Система охлаждения

Система охлаждения двигателя Cummins состоит из радиатора, вентилятора, водяного насоса и термостата. Вентилятор обеспечиваетохлаждение поверхности двигателя и генератора. Кроме того, у генератора имеется собственный охлаждающий вентилятор.

Система постоянного тока

В зависимости от типа электростанции Cummins C17D5 для запуска и питания встроенной системы управления и контроля используются аккумуляторные батареи напряжением 12 и 24 В. Для подзарядки аккумулятора во время работы дизель-генератора на агрегате установлен зарядный генератор (генератор постоянного тока). Для зарядки батарей при неработающем ДГУ в качестве опции может быть дополнительно установлено зарядное устройство с питанием от внешней сети.

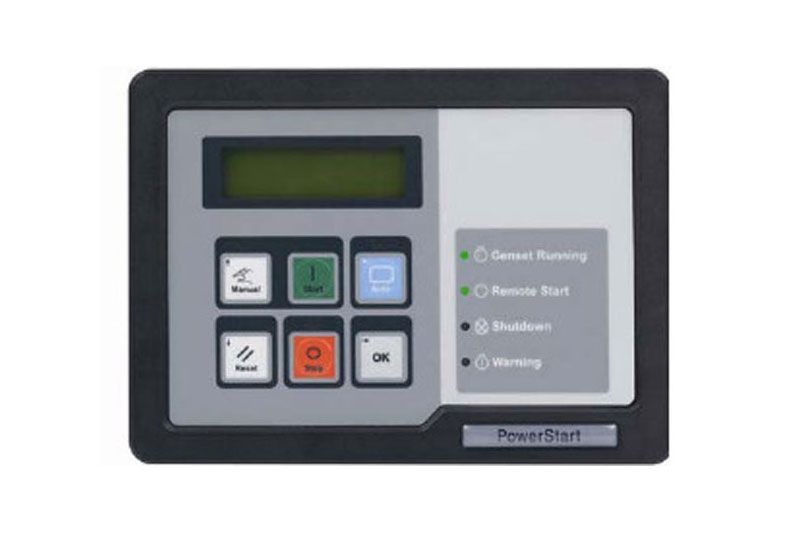

Панель управления

Панель управления PowerStart 0500 представляет собой микропроцессорную систему, предназначенную для выполнения функций управления дизельным генератором Cummins и контроля ее рабочих параметров. Она предоставляет пользователю очень простой и достаточно удобный интерфейс управления электростанцией. Интеграция всех функций управления в единую систему обеспечила повышенную надёжность и производительность системы по сравнению с обычными системами управления дизель-генераторными установками.

Дополнительные опции

Варианты исполнения (контейнеры...)

Открытое исполнение	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость бака (L.)	Стоимость (руб.)
	582	1 670	930	1 250	150	Свяжитесь с менеджером

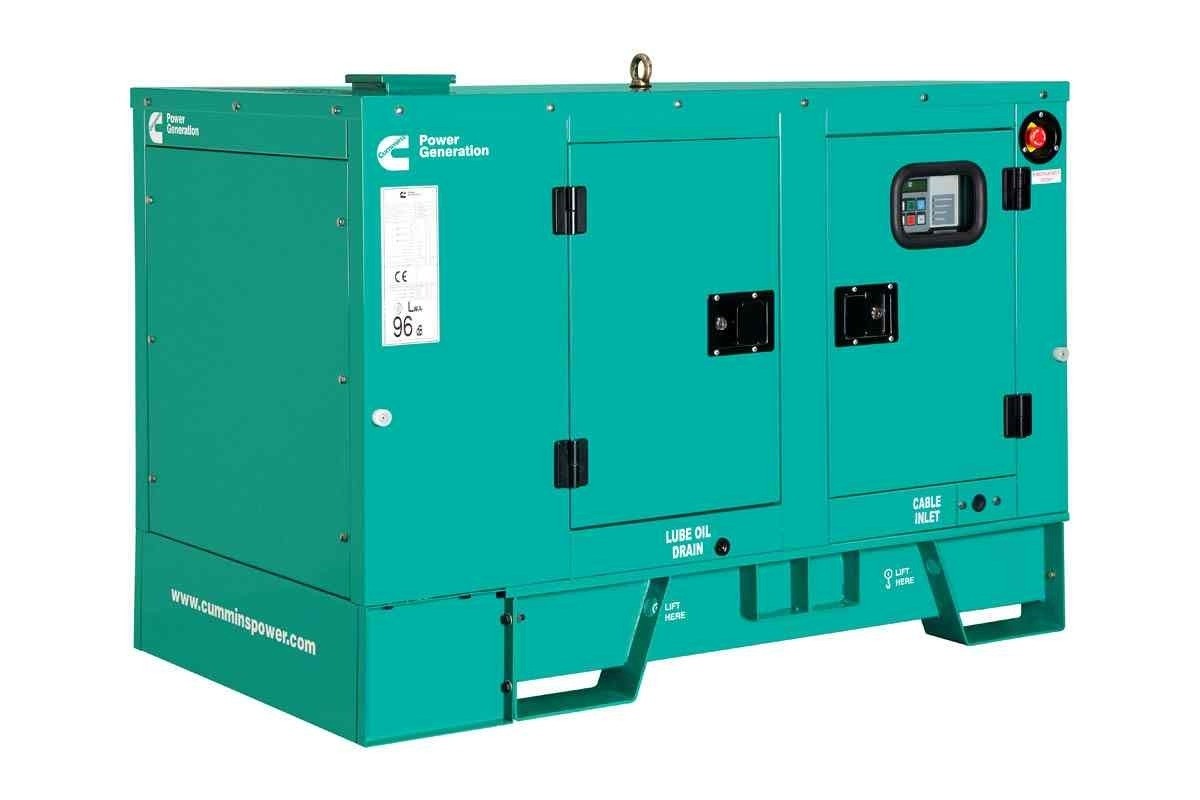

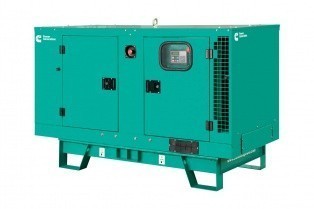

В шумозащитном кожухе	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость бака (L.)	Стоимость (руб.)
	907	2 090	990	1 450	150	Свяжитесь с менеджером
