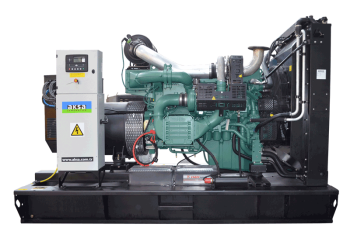

Дизельный генератор AKSA AVP 275

Мощность, кВт: 200

Двигатель: Volvo Penta

Напряжение, В: 400/230

Кол-во фаз: 3

Емкость топл. бака, л: 470

Расход топлива: 43.5

Габариты, мм: 2750x1300x1707

Вес, кг: 2350

2631600 руб.

Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт	200
Страна производитель
Резервная мощность, кВа	275
Количество фаз	3
Напряжение, В	400/230
Тип запуска	Ручной
Панель управления	DSE, модель 7320
Емкость топл. бака, л	470
Расход топлива 75% нагрузка, л	43.5
Габариты в открытом исполнении (дхшхв), мм	2750x1300x1707
Габариты в кожухе (дхшхв), мм	3960x1356x2097
Вес в открытом исполнении, кг	2350
Вес в шумозащитном всепогодном кожухе, кг	2850

Характеристики двигателя
Производитель	Volvo Penta
Модель	TAD734GE
Частота вращения, об/мин	1500
Объем двигателя, л	7.15
Диаметр и ход поршня, мм	108X130
Степень сжатия	17:1
Емкость масла	29
Объем охлаждающей жидкости, л	32

Технические характеристики генератора переменного тока
Производитель	Mecc Alte
Модель	ECO38 1LN/4
Частота, Гц	50
Мощность, кВа	250
Сила тока, Ампер	360

Описание

Охлаждение двигателя – водяное.

Ресурс до первого капремонта – 40 000 моточасов.

Область применения

Мощный и сверхнадежный дизель-генератор AKSA AVP 275 обеспечит электроэнергией отдаленные строительные площадки, научные станции, вахтовые поселки. В аварийной ситуации, благодаря автоматическому переключению нагрузки, не погаснут огни стадионов, дворцов спорта, торгово-развлекательных центров, школ и больниц, промышленных предприятий.

Особенности конструкции

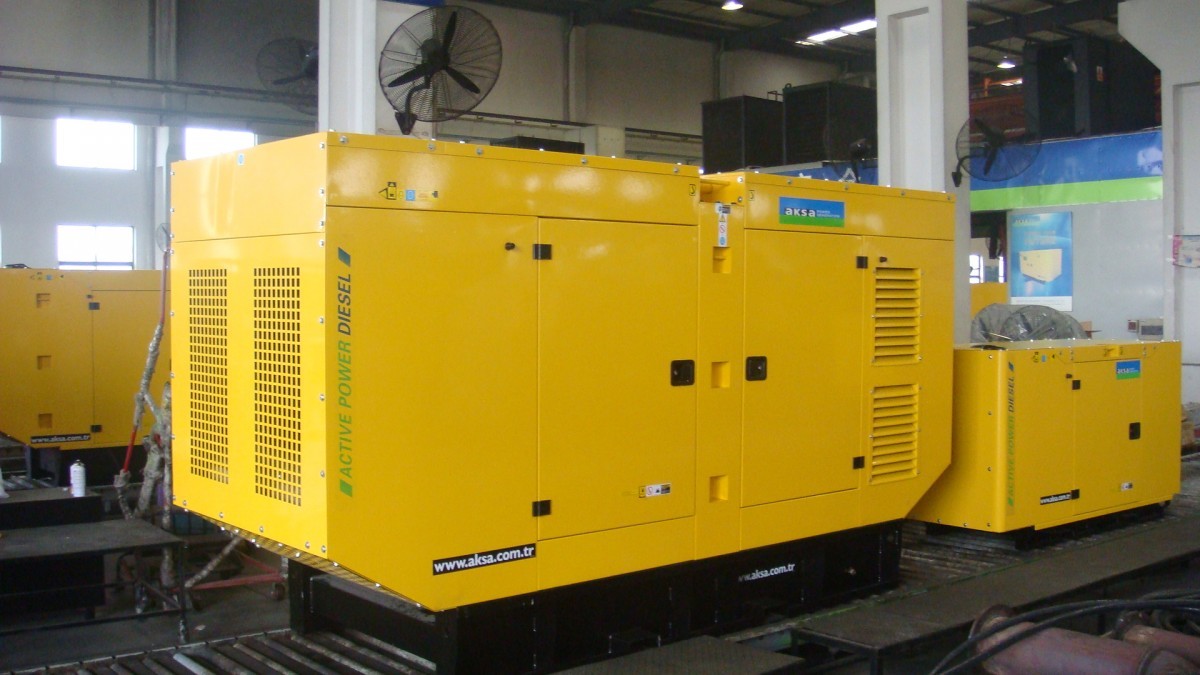

Дизельная электроустановка AVP 275 имеет несколько вариантов исполнения: открытый; в кожухе; в контейнере и на шасси. Первый вариант является базовым и представляет собой комплект генерирующего оборудования, закрепленный на стальной раме. В основании конструкции спрятан несущий топливный бак объемом 470 л. Для гашения вибраций предусмотрены амортизационные уплотнители.

В базовый комплект входят:

шведский дизельный мотор Volvo Penta (6-цилиндровый, рядный)
сухой воздушный фильтр
электростартер
стартовый аккумулятор (24 В) и зарядный генератор
охлаждающая конструкция (радиатор, вентилятор, термостат)
синхронный генератор с вентилятором внутри
панель управления с комплектом приборов

Промышленный шумоглушитель и стальные гибкие компенсаторы выхлопной системы идут одной поставкой с ДГУ и собираются на месте.

Особенности эксплуатации дизельного генератора AKSA AVP 275

При проектировании данного агрегата учитывались высокая влажность и низкие температуры, характерные для северных регионов России. Поэтому среди дополнительных опций присутствуют: подогрев масла и противоконденсатный обогреватель, а среди аксессуаров: антифриз и масло для двигателя, используемое при -30 град.С.

Для эксплуатации открытой электростанции понадобится подготовка специального помещения и устройство в нем принудительной вентиляции. Генерирующая группа, защищенная кожухом или в контейнере, устанавливается на улице. Для этого готовится ровная бетонная площадка. Все оборудование должно быть заземлено.

При использовании этой ДГУ для электроснабжения вахтовых поселков целесообразно оснастить ее котлами-утилизаторами. Таким образом, практически бесплатно можно получить горячую воду и обогреть бытовки системой водяного отопления.

Базовая комплектация

Дизельный двигатель с водяным охлаждением, для использования в тяжелых условиях
Радиатор с механическим вентилятором
Защитная решетка вентилятора и вращающихся деталей
Электрический стартер и зарядное устройство альтернатора
Пусковой аккумулятор (свинцово-кислотный) с кабелями
Кожух двигателя
Опорная рама, несущий топливный бак и антиглушитель колебаний
Шланг топливной системы
Одноподшипниковый альтернатор, класс Н
Шумоглушитель и гибкий стальной компенсатор поставляются отдельно
Зарядное устройство
Руководство к использованию и установке
Выходной автомат защиты

Панель управления

1) Кнопки навигации меню
2) Кнопка перевода сети
3) Датчики уровня и цифровой дисплей
4) Светодиодная сигнализация
5) Кнопка выключения генератора
6) Светодиодный индикатор
7) Кнопки выбора операции

Приборы

"DSE, модель 7320, блок управления системы энергоснабжения
Зарядное устройство аккумулятора 5A, 220/240 вольт
Кнопка аварийной остановки и предохранитель цепи управления"

Конструкция и покраска

Компоненты находятся в стальной конструкции. Предварительное покрытие поверхности стали фосфатом обеспечивает устойчивость к коррозии. Верхний порошковый слой из полиэстра придает блеск и обеспечивает долговечное покрытие. Для легкого доступа к деталям устройства используется закрываемая дверь.

Монтаж

Панель управления - это опорная рама генераторной установки на стальной панели или блоке питания. Она находится на самой генераторной установке.

Блок управления генератором

Блок управления DSE 7320 является стандартным дополнением к нашим генераторным установкам (с мощностью от 220 кВа), он спроектирован для дизельных генераторов и генераторов на газу с электронной и неэлектронной системой управления двигателя. DSE 7320 с автоматическим переключателем подходит для контроля генераторной установки. Контрольный прибор DSE 7320 также показывает состояние эксплуатационной готовности и исправности, автоматически выключает генератор и показывает неисправности на ЖК дисплее передней панели.

Стандартные спецификации

Микропроцессорное управление
С помощью жидкокристаллического дисплея 132 x 64 пиксель информацию легко прочесть. Программное обеспечение ПК используется для передней панели. Мембранная клавиатура и быстрая навигация по меню. Система дистанционного управления, RS232, RS485, система смс оповещения.
Индикатор даты и времени, оповещение о выполняемых действиях.

Измерительные приборы	Схема защиты	Аварийное выключение
Двигатель	Аварийная сигнализация	Неисправность пуска
Скорость двигателя	Напряжение	Аварийная остановка
Давление подачи масла	Аккумулятор под напряжением	Низкий уровень масла
Температура охлаждающей жидкости	Неисправность оборудования	Высокая температура двигателя
Время выполнения операции	Низкий уровень топлива	Низкий уровень охлаждающей жидкости
Напряжение аккумулятора	Перегруз	Недостаточная скорость / слишком выскоая скорость
Двигатель	Обратная последовательность чередования фаз	Неравномерность частотной характеристики
Генератор	Предварительное оповещение	Слишком слабое / сильное напряжение
Напряжение	Низкий уровень масла	Датчик уровня масла
Ток	Высокая температура двигателя	Чередование фаз
Частота	Низкая температура двигателя	Электрический прибор
Ток заземления	Недостаточная скорость / слишком выскоая скорость	Замыкание на землю
кВ	Неравномерность частотной характеристики	Перегруз
Пф	Слишком слабое / сильное напряжение	Генератор под напряжением
кВА р.ч.	ECU оповещение
кВ.ч., кВА.ч., кВА р.ч.
Последовательность фаз
Информационная система
Напряжение (L-L, L-N
Частота

Опционные особенности

Выключение при высокой температуре масла
Выключение при низком уровне топлива
Оповещение при низком уровне топлива
Оповещение при высоком уровне топлива
МОДУЛИ РАСШИРЕНИЯ
Дополнительный модуль (2548)
релейный блок (2157)
Модуль управления вводом (2130)

Стандарты

Электрическая безопасность / электромагнитная совместимость
BS EN 60950 электрическое производственное оборудование
BS EN 61000-6-2 основные стандарты электромагн.совместимости
BS EN 61000-6-4 ЭМС стандарты на выбросы загрязняющих веществ

Прибор для зарядки аккумулятора

Аккумулятор батареи производится с переключателем режима питания с помощью SMD технологии и имеет высокую эффективность. Потребляемая сила тока составляет 5 ампер, а постоянное напряжение - 27.6 вольт. Используется для двигателей 198-264 вольт. Аккумулятор 2405 долговечен, имеет высокую эффективность, небольшой вес, возможно использовать цифровую визуализацию процессов. Обладает защитой от перегрузки и изменения полярности. Индикация зарядного и пускового тока.

Дополнительные опции

Двигатель

Фильтр отделения водной фракции от топлива
Подогрев масла

Альтернатор

Противоконденсатный обогреватель
Альтернатор с высокой мощностью
Система оповещения PGM + AVR

Система управления

Система автоматической синхронизации и управления мощностью
Система синхронизации между сетью
панель дистанционного управления
Удаленная панель сигнализации
Аварийный останов двигателя
Дистанционное управление через модем
Точка подключения заземления
Обязанности амперметр

Автоматический переключатель

Три полюса контактора
Четырехполюсный контактор
Три или четыре полюсный двигатель работает выключатель

Прочие аксессуары

Контроль тока зарядки
Автоматическая система подкачки топлива
Помпа ручного слива масла
Датчики уровня топлива
Глушитель
Кожух: Защита от атмосферных осадков и шумогашение
Адаптор воздушного канала (перед радиатором)
Приточно-вытяжные жалюзи с электроприводом
Воздушная камера шумогашения
Прицеп
Тех. Комплект(по тех.уходу)
Комплект для технического обслуживания (1500/3000 моточасов)
Двойная рама

Варианты исполнения (контейнеры...)

Открытая группа	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	-	2 750	1 300	1 707	-
Группы с кожухом	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
		3 960	1 356	2097	470

Дополнительные услуги

Напряжение	Резервная мощность		Основная мощность
Напряжение	kVA	кВт.	kVA	кВт.	Amp
400/230	275	220	250	200	360,85

Резервная мощность : В резервном режиме (ESP) работы в соответствии с ISO 8528 перегрузка недопустима.

Основная мощность : Мощность в основном режиме (PRP): работа в длительном режиме при переменной нагрузке, 24 часа в сутки в соответствии с ISO 8528, допустима перегрузка в 10% в течение 1 ч за 12 ч в соответствии с ISO 3046.

Скачать техническую документацию*.pdf (0.4 Мб)
