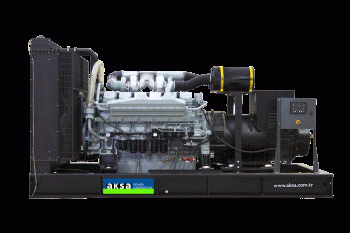

Дизельный генератор AKSA APD 880M

Мощность, кВт: 640

Двигатель: Mitsubishi

Напряжение, В: 400/230

Кол-во фаз: 3

Емкость топл. бака, л: 850

Расход топлива: 171

Габариты, мм: 4370x1972x2222

Вес, кг: 6965

9264800 руб.

Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт	640
Страна производитель
Резервная мощность, кВа	880
Количество фаз	3
Напряжение, В	400/230
Тип запуска	Ручной
Панель управления	DSE, модель 7320
Емкость топл. бака, л	850
Расход топлива 100% нагрузка, л	171
Габариты в открытом исполнении (дхшхв), мм	4370x1972x2222

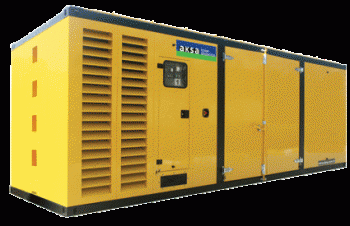

Габариты в кожухе (дхшхв), мм	6500x2200x2353
Вес в открытом исполнении, кг	6965
Вес в шумозащитном всепогодном кожухе, кг	10115

Характеристики двигателя
Производитель	Mitsubishi
Модель	S12A2-PTA
Частота вращения, об/мин	1500
Объем двигателя, л	33.93
Диаметр и ход поршня, мм	150 X 160
Степень сжатия	14,5:1
Емкость масла	120
Объем охлаждающей жидкости, л	220

Технические характеристики генератора переменного тока
Производитель	Mecc Alte
Модель	ECO43-1SN/4
Частота, Гц	50
Мощность, кВа	800

Описание

Напряжение – 400/230 В, частота – 50 Гц.
Активная мощность в режиме резерва – 704 кВт; в основном –640 кВт.
Охлаждение двигателя – водяное.
Моторесурс до осуществления капремонта – 30 000 моточасов.

Область применения генератора

Дизельный генератор AKSA APD 880М станет надежным поставщиком электроэнергии для удаленных населенных пунктов, полярных научных станций, нефте- и газодобывающих платформ, крупных строительных объектов. Как резервный источник питания не позволит остановиться шахтам и металлургическим комбинатам, элеваторам, заводам.

Особенности конструкции

Независимая электростанция APD 880М фиксируется на стальной раме с встроенным баком для топлива. Его объем – 850 л. Механические колебания конструкции снижают виброопоры. Двигатель и генератор совмещаются на одной оси посредством эластичной демпферной муфты.

Базовый модуль включает:

4-х тактный мотор Mitsubishi (12-цилиндровый, V-образный) с электронным контроллером оборотов
сухой воздушный фильтр
электростартер
2 стартовые батареи (24 В) и генератор зарядки
охлаждающий блок (радиатор, вентилятор)
синхронный генератор с внутренней вентиляцией
панель управления

Шумоглушитель, изолированный тяжелой минеральной ватой и гибкие стальные рукава идут одной поставкой с дизельным генератором и собираются на месте.

Особенности эксплуатации дизельного генератора AKSA APD 880М

Генаратор AKSA APD 880M рассчитан на эксплуатацию в диапазоне температур от -40 до +45 град.С. Допустимая максимальная влажность – 96%.

Для станции в открытом исполнении необходимо предусмотреть отдельное помещение со встроенной системой приточно-вытяжной вентиляции. Основанием может служить ровный бетонный пол. При эксплуатации установки на улице, следует заказать теплоизолированный контейнер и подготовить для него фундамент. В том и другом случае обязательно выполняется заземление.

Среди особенностей эксплуатации этой дизельной электростанции – возможность использования высокой температуры рубашки двигателя и выхлопа для водяного отопления поселков.

Базовая комплектация

Дизельный двигатель с водяным охлаждением, для использования в тяжелых условиях
Радиатор с механическим вентилятором
Защитная решетка вентилятора и вращающихся деталей
Электрический стартер и зарядное устройство альтернатора
Пусковой аккумулятор (свинцово-кислотный) с кабелями
Кожух двигателя
Опорная рама, несущий топливный бак и антиглушитель колебаний
Шланг топливной системы
Одноподшипниковый альтернатор, класс Н
Шумоглушитель и гибкий стальной компенсатор поставляются отдельно
Зарядное устройство
Руководство к использованию и установке
Выходной автомат защиты

Панель управления

Модель системы управления: P 732

1) Кнопки навигации меню
2) Кнопка перевода сети
3) Датчики уровня и цифровой дисплей
4) Светодиодная сигнализация
5) Кнопка выключения генератора
6) Светодиодный индикатор
7) Кнопки выбора операции

Приборы

"DSE, модель 7320, блок управления системы энергоснабжения
Зарядное устройство аккумулятора 5A, 220/240 вольт
Кнопка аварийной остановки и предохранитель цепи управления"

Конструкция и покраска

Компоненты находятся в стальной конструкции. Предварительное покрытие поверхности стали фосфатом обеспечивает устойчивость к коррозии. Верхний порошковый слой из полиэстра придает блеск и обеспечивает долговечное покрытие. Для легкого доступа к деталям устройства используется закрываемая дверь.

Монтаж

Панель управления - это опорная рама генераторной установки на стальной панели или блоке питания. Она находится на самой генераторной установке.

Блок управления генератором

Блок управления DSE 7320 является стандартным дополнением к нашим генераторным установкам (с мощностью от 220 кВа), он спроектирован для дизельных генераторов и генераторов на газу с электронной и неэлектронной системой управления двигателя. DSE 7320 с автоматическим переключателем подходит для контроля генераторной установки. Контрольный прибор DSE 7320 также показывает состояние эксплуатационной готовности и исправности, автоматически выключает генератор и показывает неисправности на ЖК дисплее передней панели.

Стандартные спецификации

Микропроцессорное управление
С помощью жидкокристаллического дисплея 132 x 64 пиксель информацию легко прочесть.
Программное обеспечение ПК используется для передней панели.
Мембранная клавиатура и быстрая навигация по меню.
Система дистанционного управления, RS232, RS485, система смс оповещения.
Индикатор даты и времени, оповещение о выполняемых действиях.

Измерительные приборы	Схема защиты	Аварийное выключение
Двигатель	Аварийная сигнализация	Неисправность пуска
Скорость двигателя	Напряжение	Аварийная остановка
Давление подачи масла	Аккумулятор под напряжением	Низкий уровень масла
Температура охлаждающей жидкости	Неисправность оборудования	Высокая температура двигателя
Время выполнения операции	Низкий уровень топлива	Низкий уровень охлаждающей жидкости
Напряжение аккумулятора	Перегруз	Недостаточная скорость / слишком выскоая скорость
Двигатель	Обратная последовательность чередования фаз	Неравномерность частотной характеристики
Генератор	Предварительное оповещение	Слишком слабое / сильное напряжение
Напряжение	Низкий уровень масла	Датчик уровня масла
Ток	Высокая температура двигателя	Чередование фаз
Частота	Низкая температура двигателя	Электрический прибор
Ток заземления	Недостаточная скорость / слишком выскоая скорость	Замыкание на землю
кВ	Неравномерность частотной характеристики	Перегруз
Пф	Слишком слабое / сильное напряжение	Генератор под напряжением
кВА р.ч.	ECU оповещение
кВ.ч., кВА.ч., кВА р.ч.
Последовательность фаз
Информационная система
Напряжение (L-L, L-N
Частота

Опционные особенности

Выключение при высокой температуре масла
Выключение при низком уровне топлива
Оповещение при низком уровне топлива
Оповещение при высоком уровне топлива
МОДУЛИ РАСШИРЕНИЯ
Дополнительный модуль (2548)
релейный блок (2157)
Модуль управления вводом (2130)

Стандарты

Электрическая безопасность / электромагнитная совместимость
BS EN 60950 электрическое производственное оборудование
BS EN 61000-6-2 основные стандарты электромагн.совместимости
BS EN 61000-6-4 ЭМС стандарты на выбросы загрязняющих веществ

Прибор для зарядки аккумулятора

Аккумулятор батареи производится с переключателем режима питания с помощью SMD технологии и имеет высокую эффективность. Потребляемая сила тока составляет 5 ампер, а постоянное напряжение - 27.6 вольт. Используется для двигателей 198-264 вольт. Аккумулятор 2405 долговечен, имеет высокую эффективность, небольшой вес, возможно использовать цифровую визуализацию процессов. Обладает защитой от перегрузки и изменения полярности. Индикация зарядного и пускового тока.

Дополнительные опции

Двигатель

Фильтр отделения водной фракции от топлива
Подогрев масла

Альтернатор

Противоконденсатный обогреватель
Альтернатор с высокой мощностью
Система оповещения PGM + AVR

Система управления

Система автоматической синхронизации и управления мощностью
Система синхронизации между сетью
панель дистанционного управления
Удаленная панель сигнализации
Аварийный останов двигателя
Дистанционное управление через модем
Точка подключения заземления
Обязанности амперметр

Автоматический переключатель

Три полюса контактора
Четырехполюсный контактор
Три или четыре полюсный двигатель работает выключатель

Прочие аксессуары

Контроль тока зарядки
Автоматическая система подкачки топлива
Помпа ручного слива масла
Датчики уровня топлива
Глушитель
Кожух: Защита от атмосферных осадков и шумогашение
Адаптор воздушного канала (перед радиатором)
Приточно-вытяжные жалюзи с электроприводом
Воздушная камера шумогашения
Прицеп
Тех. Комплект(по тех.уходу)
Комплект для технического обслуживания (1500/3000 моточасов)
Двойная рама

Варианты исполнения (контейнеры...)

Открытая группа	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	6 965	4 370	1 972	2 222	850
Группы с кожухом	Вес (кг.)	Длина (мм.)	Ширина (мм.)	Высота (мм.)	Емкость топливного бака (L.)
	10115	6 500	2 200	2353	850

Дополнительные услуги

Напряжение	Резервная мощность		Основная мощность
Напряжение	kVA	кВт.	kVA	кВт.	Amp
400/230	880	704	800	640	1 156

Резервная мощность : В резервном режиме (ESP) работы в соответствии с ISO 8528 перегрузка недопустима.

Основная мощность : Мощность в основном режиме (PRP): работа в длительном режиме при переменной нагрузке, 24 часа в сутки в соответствии с ISO 8528, допустима перегрузка в 10% в течение 1 ч за 12 ч в соответствии с ISO 3046.
