Дизельный генератор AKSA APD 175 C

Мощность, кВт: 140

Двигатель: CUMMINS

Напряжение, В: 400/230

Кол-во фаз: 3

Емкость топл. бака, л: 350

Расход топлива: 42

Габариты, мм: 2300x1100x1652

Вес, кг: 1730

1554000 руб.

Купить

Технические характеристики

Технические характеристики генераторной установки
Основная мощность, кВт	140
Страна производитель
Резервная мощность, кВа	175
Количество фаз	3
Напряжение, В	400/230
Тип запуска	Ручной
Панель управления	DSE (модель 6020)
Емкость топл. бака, л	350
Расход топлива 100% нагрузка, л	42
Габариты в открытом исполнении (дхшхв), мм	2300x1100x1652
Габариты в кожухе (дхшхв), мм	3265x1163x1858
Вес в открытом исполнении, кг	1730
Вес в шумозащитном всепогодном кожухе, кг	2230

Характеристики двигателя
Производитель	CUMMINS
Модель	6CTA8.3G2
Частота вращения, об/мин	1500
Объем двигателя, л	8.3
Диаметр и ход поршня, мм	114*135
Степень сжатия	17.3:1
Емкость масла	27.6
Объем охлаждающей жидкости, л	41.3

Технические характеристики генератора переменного тока
Производитель	AKSA
Класс изоляции	Класс H

Описание

Дизель-генераторная установка AKSA APD 175С является мощным и надежным поставщиком электрического тока для автономных рабочих городков, строительных площадок, арктических станций, буровых. В цивилизованном мире, не застрахованном от нарушений в электроснабжении, эта станция обеспечит непрерывный рабочий режим промышленных предприятий, больниц, гостиничных и торговых комплексов, научно-производственных объединений.

Особенности конструкции

Дизельный электроагрегат APD 175С отличается компактным дизайном и широким выбором вспомогательных опций, среди которых: звукоизолирующий

кожух и дорожный прицеп. Основная генерирующая группа закреплена на стальной несущей раме, внутри которой располагается топливный бак емкостью 350 л. Для снижения вибрации двигателя в конструкции предусмотрены амортизационные прокладки.

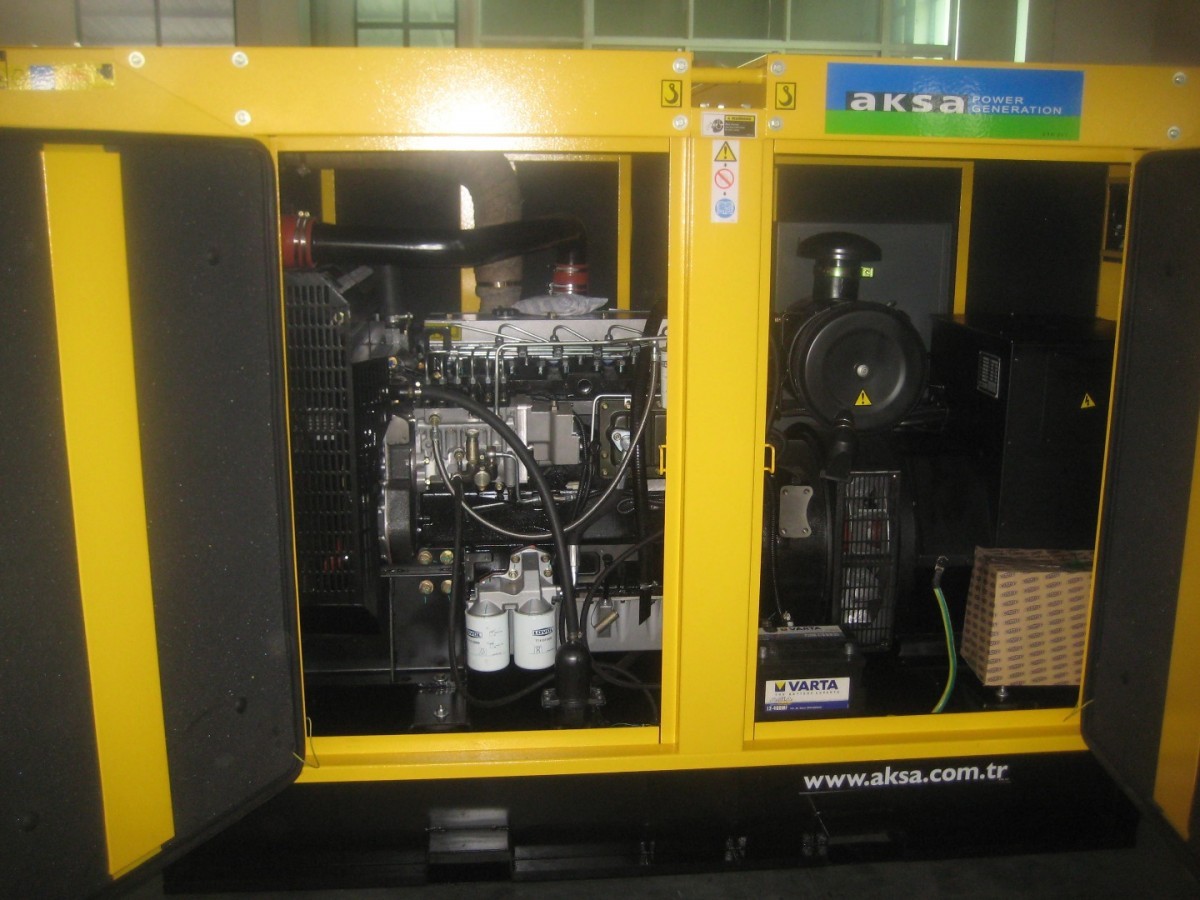

В открытом варианте электростанция включает в себя:

4-х тактный двигатель Cummins (6-цилиндровый, рядный), оснащенный электронным регулятором скорости
сухой воздушный фильтр
электростартер двигателя
стартовую батарею (12/24 В) и зарядный генератор
систему охлаждения (радиатор, вентилятор, термостат)
синхронный генератор с внутренним вентилятором
электронный блок управления

Промышленный глушитель и стальные элементы выхлопной системы поставляются в разобранном виде и монтируются на месте.

Аварийный режим работы станции предусматривает монтаж автомата ввода резерва.

Особенности эксплуатации дизельного генератора AKSA APD 175С

В зависимости от варианта исполнения электроустановки, она будет иметь свои эксплуатационные особенности. Открытая генерирующая группа должна устанавливаться в специально оборудованном помещении, в котором предусмотрены вентиляционные проемы.

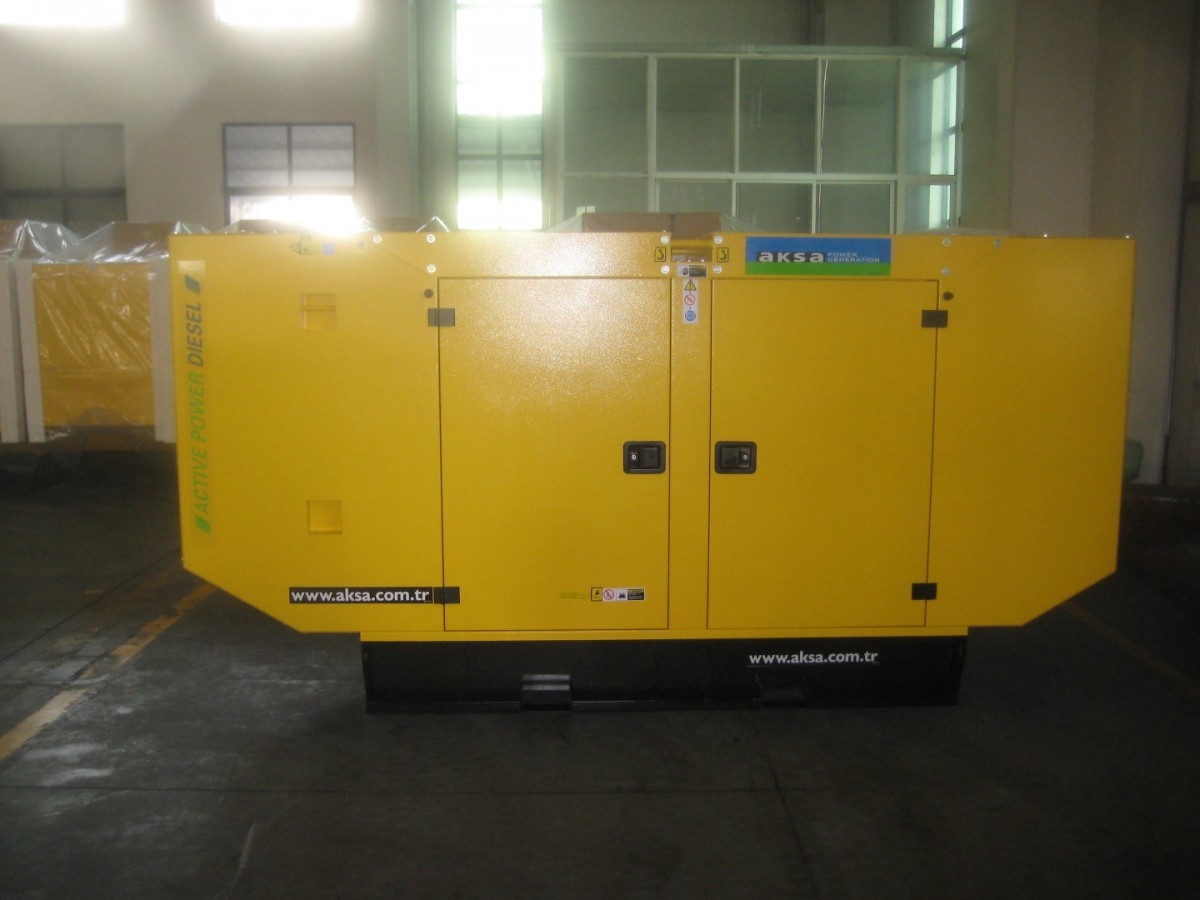

Закрытый модуль, имеющий утепленный кожух и выхлопную систему, может располагаться на открытом воздухе. В обоих случаях рама энергоустановки должна быть заземлена и покоиться на ровном бетонном основании.

Передвижной/мобильный генератор базируется на автомобильном шасси.

Базовая комплектация

Дизельный двигатель с водяным охлаждением, для использования в тяжелых условиях
Радиатор с механическим вентилятором
Защитная решетка вентилятора и вращающихся деталей
Электрический стартер и зарядное устройство альтернатора
Пусковой аккумулятор (свинцово-кислотный) с кабелями
Кожух двигателя
Опорная рама, несущий топливный бак и антиглушитель колебаний
Шланг топливной системы
Одноподшипниковый альтернатор, класс Н
Шумоглушитель и гибкий стальной компенсатор поставляются отдельно
Зарядное устройство
Руководство к использованию и установке
Выходной автомат защиты

Панель управления

1) Дисплей с основными показателями
2) Кнопка прокрутки дисплея
3) Кнопка для открытия страницы с информацией
4) Общий сигнальный индикатор при неисправности
5) Индикаторы текущего состояния
6) Кнопки выбора режимов

Приборы

DSE (модель 6020) — автоматический информационный модуль (сбор и вывод основных показателей).
Зарядное устройство ввода 198-264 вольт, выход: 27,6В 5А (24В) или 13,8 Вольт 5А (12В)
Кнопка аварийной остановки и предохранители для цепей управления

Конструкция и покраска

Все компоненты корпуса из листовой стали. Сталь предварительно обработана химическим фосфатом, что обеспечивает коррозионностойкую поверхность. Полиэфирный композиционный порошок, применяемый на финальном этапе, делает покрытие блестящим и чрезвычайно долговечным. Закрываемые двери обеспечивают удобный доступ к внутренней части.

Монтаж

Панель управления смонтирована на опорной раме со стальной подставкой. Она расположена на правой стороне генераторной установки (если смотреть от Альтернатора)

Блок управления генератором

DSE 6020 - это стандартный модуль управления для дизельных и газовых генераторов производства компании АКСА (мощностью до 200 кВа), предназначенный для запуска и остановки генераторов. Модуль DSE 6020 был разработан для мониторинга частоты, напряжения тока, давления моторного масла, температуры охлаждающей жидкости, времени работы электростанции. Модуль контролирует напряжение основной электросети и способен сделать переключение на генератор при отключении основного питания. DSE 6020 непрерывно мониторит рабочее состояние и неисправности, автоматически выключая генератор в случае обнаружения таковых. На LCD дисплее будет выводиться информация о характере неисправности.

Составные части блока управления:

Микропроцессор.
LCD дисплей (делает информацию удобной для восприятия).
4-уровневый, 64 x 132 пикселей дисплей.
Автоматический переключатель между основной сетью и генератором.
Ручное управление на основной панели (удобное, интуитивно понятное управление)
Дистанционный запуск.
Журнал событий — запись по времени всех действий.
Элементы управления: Стоп/Сброс, Ручной, Авто, Тест, Пуск, Дополнительные кнопки. Дополнительные кнопки рядом с ЖК-дисплеем используется для прокрутки ннформации на дисплее.

Измерительные показатели (обозначение)

Двигатель		Генератор		Сеть
Engine speed	Частота вращения двигателя	Voltage (L-L, L-N)	Напряжение (L-L, L-N)	Voltage (L-L, L-N)	Напряжение (L-L, L-N)
Oil pressure	Давление масла	Current (L1-L2-L3)	Ток (L1-L2-L3)	Frequency	Частота
Coolant temperature	Температура охлаждающей жидкости	Frequency	Частота	Mains ready	Сеть готова
Run time	Время работы			Mains enabled	Сеть включена
				Gen. Set ready	Генератор готов
				Gen. Set enabled	Генератор подключен

Индикаторы ошибок (обозначение)

Warning (Предупреждение)		Shut downs (внезапное отключение генератора)
Charge failure	Сбой зарядки	Fail to start	Ошибка при запуске
Battery Low/High voltage	Батарея в низком/высоком напряжении	Emergency stop	Аварийная остановка
Fail to stop	Невозможно остановить	Low oil pressure	Низкое давление масла
Low /High generator voltage	Выше/ниже допустимого напряжения	High coolant temperature	Высокая температура охлаждающей жидкости
Under/over generator frequency	Ниже/выше частоты работы генератора	Over /Under speed	Выше/ниже допустимой скорости
Over /Under speed	Ниже/выше допустимой скорости	Under/over generator frequency	Выше/ниже допустимой частоты работы генератора
Low oil pressure	Низкое давление масла	Under/over generator voltage	Выше/ниже допустимого напряжения
High coolant temperature	Высокая температура охлаждающей жидкости	Coolant temperature sensor open	Открыт датчик температуры охлаждающей жидкости

Опционные особенности:

Настраиваемые (гибкие) датчики — можно задавать допустимые параметры температуры, давления, также в процентах (предупреждения, экстренного выключения, отключения электросети).
Возможность подключения к компьютеру по USB кабелю (задавать параметры и контролировать работу генератора)

Стандарты

Elecrical Safety / EMC compatibility BS EN 60950 Electrical business equipment.
BS EN 61000-6-2 EMC immunity standard.
BS EN 61000-6-4 EMC emission standard

***

EMC — электромагнитная совместимость технических средств — способность технических средств одновременно функционировать в реальных условиях эксплуатации с требуемым качеством при воздействии на них непреднамеренных электромагнитных помех и не создавать недопустимых электромагнитных помех другим техническим средствам.

EN 61000-6-2 Электромагнитная совместимость. Часть 6-2. Общие стандарты. Помехоустойчивость к промышленной окружающей среде;

EN 61000-6-4 Электромагнитная совместимость. Часть 6-4. Общие стандарты. Стандарт на излучение к промышленной окружающей среде.

Прибор для зарядки аккумулятора

Зарядное устройство изготавливается с переключением режимов по технологии SMD, имея высокую эффективность. Модель зарядного устройства обладает следующими характеристиками: 5 ампер, 13,8 В для 12-вольтовой и 27,6 В для 24-вольтных . Вход 198 - 264 вольт переменного тока. Proline 1205/2405 — данное зарядное устройство имеет высокую эффективность, длительный срок службы, низкий уровень отказов, легкий вес и устойчиво к перегреву.
